美国NI公司

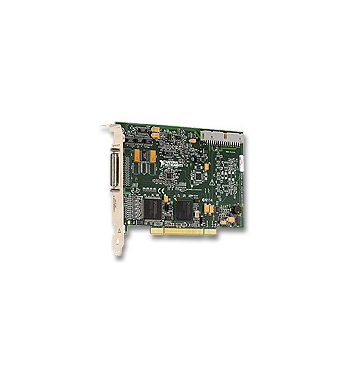

PCI-6239
16位 250KS/S 16路模拟量输入 PCI插糟数据采集卡
特点
60 VDC无间断的组隔离, 1,400 Vrms/1,950 VDC通道至总线间隔离, 可承受5s
2路模拟输出 (0mA到20mA), 16位分辨率, 采样率达500 kS/s
数字触发6路数字输入和4路数字输出, 24 V漏极电压
2个计数器/定时器, 32位分辨率, 80MHz; 数字触发
NI-MCal校准技术提高了测量精度
NI-DAQmx驱动软件和NI LabVIEW SignalExpress交互式数据记录软件
| 概述 | |
| 产品 | PCI-6239 |
| 产品系列 | 多功能DAQ |
| 总线类型 | PCI |
| 产品 编号 | 779625-01 |
| 操作系统 / 对象 | 实时系统 , Windows |
| LabVIEW RT支持 | 是 |
| DAQ产品家族 | M系列 |
| 测量类型 | 正交编码器 , 数字 , 频率 , 电流 |
| 隔离类型 | 组隔离 |
| 与RoHS指令的一致性 | 是 |
| 信号调理 | 0-20 mA电流输入 |
| 模拟输入 | |
| 通道数 | 0 , 8 |
| 单端通道 | 0 |
| 差分通道 | 8 |
| 分辨率 | 16 bits |
| 采样率 | 250 kS/s |
| 最大电流范围 | -20 mA - 20 mA |
| 最大电流范围的精度 | 18.8 µA |
| 最大电流范围的敏感度 | 0.24 µA |
| 最小电流范围 | -20 mA - 20 mA |
| 最小电流范围的精度 | 18.8 µA |
| 最小电流范围的敏感度 | 0.24 µA |
| 量程数 | 1 |
| 同步采样 | 否 |
| 板上存储量 | 4095 样本 |
| 模拟输出 | |
| 通道数 | 2 |
| 分辨率 | 16 bits |
| 最大电流范围 | 0 mA - 20 mA |
| 最大电流范围的精度 | 52.3 µA |
| 最小电流范围 | 0 mA - 20 mA |
| 最小电流范围的精度 | 52.3 µA |
| 频率范围 | 500 kS/s |
| 数字I/O | |
| 双向通道 | 0 |
| 仅输入通道 | 6 |
| 仅输出通道 | 4 |
| 定时 | 软件 |
| 逻辑电平 | 24 V |
| 输入电流 | 漏电流 , 源电流 |
| 输出电流 | 漏电流 |
| 可编程输入滤波器 | 是 |
| 支持可编程上电状态? | 是 |
| 单通道电流驱动能力 | 350 mA |
| 总电流驱动能力 | 400 mA |
| 看门狗定时器 | 否 |
| 支持握手I/O? | 否 |
| 支持模式I/O? | 否 |
| 最大输入范围 | 0 V - 30 V |
| 最大输出范围 | 0 V - 30 V |
| 计数器/定时器 | |
| 计数器/定时器数目 | 2 |
| DMA通道数 | 4 |
| 缓冲操作 | 是 |
| 短时脉冲干扰消除 | 是 |
| GPS同步 | 否 |
| 最大量程 | 0 V - 30 V |
| 最大信号源频率 | 80 MHz |
| 脉冲生成 | 是 |
| 分辨率 | 32 bits |
| 时基稳定度 | 50 ppm |
| 逻辑电平 | 24 V |
| 物理标准 | |
| 长度 | 15.5 cm |
| 宽度 | 9.7 cm |
| I/O连接器 | 37-pin D-Sub |
| 定时/触发/同步 | |
| 触发 | 数字 |
| 同步总线(RTSI) | 是 |
